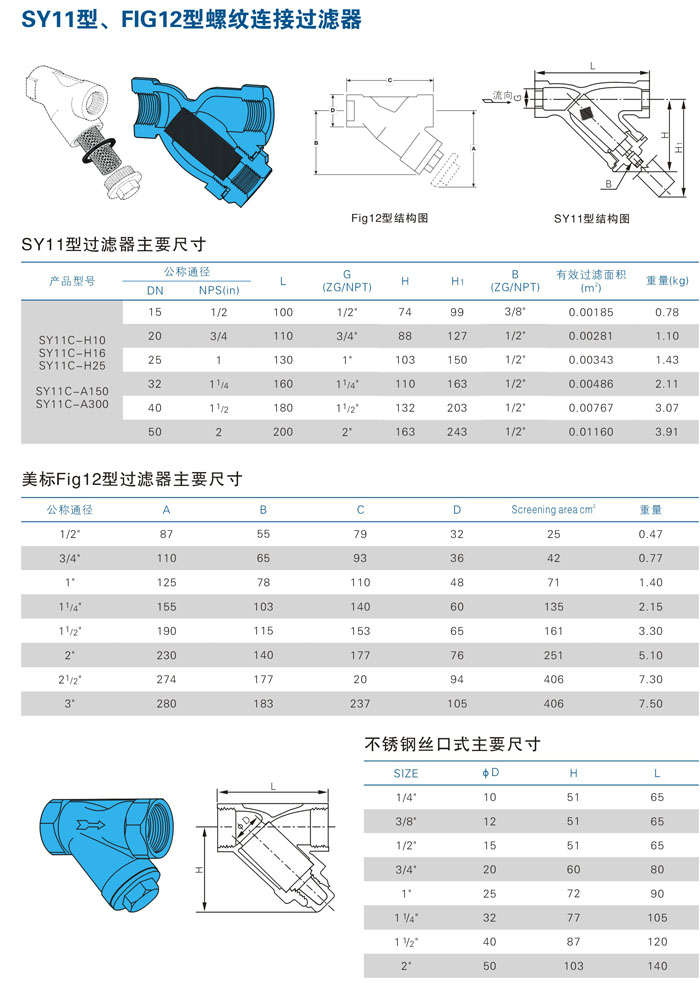

SY11型、FIG12型螺紋連接過濾器

	應用范圍:
不銹鋼螺紋Y型過濾器是輸送介質的管道系統不可缺少的一種裝置,通常安裝在減壓閥、泄壓閥、定水位閥或其它設備的進口端,用來清除介質中的阿質,以保護閥門及設備的正常使用。該過濾器具有結構先進,阻力小,排污方便等特點。適用介質為水、油、氣。一般通水網為18-30目/cm2,通氣網為40-100目cm2,通油網為100-480目/cm2。可按用戶要求制作濾網。
結構特點:
1、Y型過濾器具有結構先進阻力小,沖洗方便通流快速,故壓力損失小,抗污性強,排渣方便等特點。
標準規范:
螺紋可按BSPT、BSP、NPT、DIN259/2999生產。

零部件材料:
| 殼體材質 | 碳鋼WCB、黃銅B62、不銹鋼304 | 不銹鋼304、316、316L |
| 濾框濾網材質 | 不銹鋼304、316、316L | |
| 密封件材質 | 耐油石棉、丁腈橡膠、聚四氟乙烯 | |
| 防爆級別 | BS5501:IIA、IIB、IIC | |
| 環境溫度(℃) | -30~380 | -80~450 |
| 公稱壓力(MPa) | 0.6~5.0(150Lb~600Lb) | |
| 過濾精度(目/in) | 10~300 | |
技術參數:
|
					殼體材質 |
					濾框濾網材質 |
					S密封件 |
					工作溫度(℃) |
					操作壓力 |
					連接方式 | |
|
					碳鋼 |
					見不銹鋼濾芯技術特性表 |
					金屬纏繞 丁腈橡膠NBR 聚四氟乙烯PTFE |
					碳鋼 |
					-20~250℃ |
					0.6~5.0MPa |
					螺紋連接 法蘭連接 對焊連接 |
|
					黃銅 |
					黃銅 | |||||
|
					碳鋼襯PTFE |
					CS/PTFE | |||||
|
					不銹鋼304 |
					不銹鋼 |
					-80~450℃ | ||||
|
					不銹鋼 316L
				 | ||||||
有效過濾面積:
|
					~目數/in |
					~孔數/in |
					可截粒徑(u) |
					絲徑(mm) |
					有效過濾面積% |
|
					10 |
					100 |
					2023 |
					0.02000(0.510) |
					64 |
|
					20 |
					400 |
					955 |
					0.02140(0.315) |
					58 |
|
					30 |
					900 |
					614 |
					0.00921(0.224) |
					54 |
|
					40 |
					1600 |
					442 |
					0.00760(0.206) |
					48 |
|
					50 |
					2500 |
					365 |
					0.00598(0.512) |
					46 |
|
					60 |
					3600 |
					301 |
					0.00480(0.122) |
					44 |
|
					80 |
					6400 |
					216 |
					0.00402(0.102) |
					42 |
|
					100 |
					10000 |
					173 |
					0.00310(0.081) |
					40
				 |
