精小型電動蝶閥
- 品牌：???瑞奇閥門
- 型號：???XXD971X
-
精小型電動蝶閥是由：精小型電動執行器和蝶閥兩部分組成。
圖①

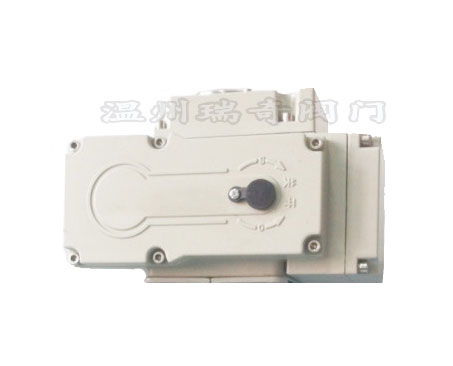

精小型電動執行器:精小型（如上圖1所顯示）開關型，調節閥，電壓一般分為：DC12V DC24V AC220V AC380V等
該產品由橡膠密封蝶閥和碳鋼或不銹鋼閥板、閥桿構成。適用于溫度≤80～120℃如食品、醫藥、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用。
一、特點
1、設計新穎、合理、結構獨特，重量輕，啟閉迅速。
2、操力矩小，操作方便，省力靈巧。
3、可以任何位置安裝，維修方便。
4、密封件可以更換，密封性能可靠達到雙向密封零泄漏。
5、密封材料耐老化、耐弱腐蝕，使用壽命長等特點。
6、精小又靈敏
二、主要零部件材料
|
零件名稱 |
材料 |
|
閥體 |
WCB、QT450-10、HT200、HT250 |
|
蝶板 |
WCB、QT450-10、HT200、HT250 |
|
閥軸 |
2Cr13 |
|
密封圈 |
丁腈耐油橡膠 |
|
填料 |
柔性石墨 |
三、執行標準
|
制造標準 |
GB/T 122387-89 |
|
法蘭標準 |
GB9113-2000、GB17241.6-1998 |
|
結構長度標準 |
GB12221-89 |
|
檢驗標準 |
GB/T 13927-92 |
|
公稱通經(DN) |
主要尺寸 |
法蘭尺寸 |
|||||||||
|
D973H/F |
D971F/X |
H1 |
1.0MPa |
1.6MPa |
2.5MPa |
||||||
|
L |
H |
L |
H |
K |
n-Фd |
K |
n-Фd |
K |
n-Фd |
||
|
50 |
43 |
112 |
43 |
63 |
530 |
125 |
4-18 |
125 |
4-18 |
125 |
4-18 |
|
65 |
46 |
115 |
46 |
70 |
530 |
145 |
4-18 |
145 |
4-18 |
145 |
8-18 |
|
80 |
46 |
120 |
46 |
83 |
565 |
160 |
4-18 |
160 |
8-18 |
160 |
8-18 |
|
100 |
52 |
138 |
52 |
105 |
600 |
180 |
8-18 |
180 |
8-18 |
190 |
8-22 |
|
125 |
56 |
164 |
56 |
115 |
640 |
210 |
8-18 |
210 |
8-18 |
220 |
8-26 |
|
150 |
56 |
175 |
56 |
137 |
705 |
240 |
8-22 |
240 |
8-22 |
250 |
8-26 |
|
200 |
60 |
200 |
60 |
164 |
775 |
295 |
8-22 |
295 |
12-22 |
310 |
12-26 |
|
250 |
68 |
243 |
68 |
206 |
945 |
350 |
12-22 |
355 |
12-26 |
370 |
12-30 |
|
300 |
78 |
250 |
78 |
230 |
1070 |
400 |
12-22 |
410 |
12-26 |
430 |
16-30 |
|
350 |
78 |
280 |
78 |
248 |
1140 |
460 |
16-22 |
470 |
12-26 |
490 |
16-33 |
|
400 |
102 |
305 |
102 |
289 |
1210 |
515 |
16-26 |
525 |
16-26 |
550 |
16-36 |
|
450 |
114 |
350 |
114 |
320 |
1335 |
565 |
20-26 |
585 |
16-30 |
600 |
20-36 |
|
500 |
127 |
380 |
127 |
343 |
1415 |
620 |
20-26 |
650 |
20-30 |
660 |
20-36 |
|
600 |
154 |
445 |
154 |
413 |
1605 |
725 |
20-30 |
770 |
20-33 |
770 |
20-39 |
|
700 |
165 |
480 |
165 |
478 |
1844 |
840 |
24-30 |
840 |
24-36 |
875 |
24-42 |
|
800 |
190 |
530 |
190 |
525 |
2040 |
950 |
24-33 |
950 |
24-39 |
990 |
24-48 |
|
900 |
203 |
580 |
203 |
585 |
2255 |
1050 |
28-33 |
1050 |
28-39 |
1090 |
28-48 |
|
1000 |
216 |
650 |
216 |
640 |
2380 |
1160 |
28-36 |
1170 |
28-42 |
1210 |
28-56 |
|
1200 |
254 |
760 |
254 |
755 |
2640 |
1380 |
32-39 |
1390 |
32-48 |
1420 |
32-5 |
