立式三通排泥閥(上、下)
- 品牌：???瑞奇閥門
- 型號：???RQIJ45X-10
-
RQIJ45X-10立式三通排泥閥(上、下)雙作用閥
一、用途
主要安裝于過濾水池過清水和反沖冼排污閥，也可用于控制過濾池的進水和排水。
二、結構及特點
本閥主要由閥體、閥板、閥桿以及電磁換向閥組成。該閥具有操作簡單、啟閉靈活、密封可靠、無噪音等特點， 是實現自動控制、集中控制和遠程控制的理想設備。
三、主要技術參數
|
閥體 |
型 號 |
J145X-10 |
|
|
公稱壓力(Mpa) |
1.0 |
||
|
試驗 |
密封(Mpa) |
1.1 |
|
|
強度(Mpa) |
1.5 |
||
|
適用介質 |
水 |
||
|
介質溫度(℃) |
＜50 |
||
|
驅動 |
驅動介質 |
清水(使用壓縮空氣，定貨時注明) |
|
|
驅動壓力(Mpa) |
0.3-1.0 |
||
|
介質溫度(℃) |
＜50 |
||
|
控制 |
控制器輸入電壓(V) |
AC220 |
|
|
電磁閥線圈電壓(V) |
Dc24 |
||
|
電磁閥線圈功耗(W) |
6 |
||

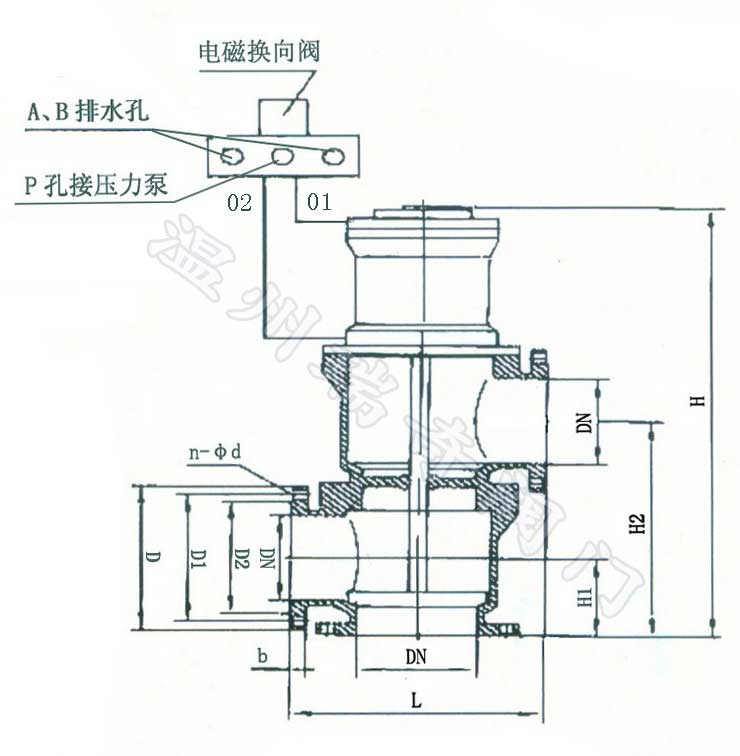

四、主要連接尺寸
|
通徑 |
法蘭尺寸 |
參考尺寸 |
電磁換向 閥接中規格 |
|||||||
|
D |
D1 |
D2 |
b |
Z -φ |
L |
H1 |
H2 |
H |
||
|
150 |
285 |
240 |
211 |
26 |
8-23 |
360 |
155 |
450 |
870 |
G1/2 |
|
200 |
340 |
295 |
266 |
26 |
8-23 |
420 |
180 |
540 |
1010 |
G1/2 |
|
250 |
395 |
350 |
319 |
28 |
12-23 |
490 |
210 |
580 |
1150 |
G1/2 |
|
300 |
445 |
400 |
370 |
28 |
12-23 |
560 |
240 |
620 |
1320 |
G1/2 |
|
350 |
505 |
460 |
370 |
28 |
16-23 |
560 |
320 |
640 |
1400 |
G1/2 |
本三通排泥閥的連接形式均為法蘭連接，法蘭盤按公稱壓力PN1.0Mpa制造法蘭連接尺寸符合GB/T17241.6-1988標準的規定。根據需要，可提供信號反饋裝置。
五、主要零件材料
零件名稱
零件材料
閥體 閥蓋
HT200
閥盤
碳鋼嵌膠
閥桿
2Cr13
活塞裝置
組合件
六、操作方法及工作原理
給電磁換向閥輸入電源和驅動壓力源,操縱控制開關，電磁換向閥通電，驅動介質由電磁換向閥 P孔經O2孔進入液壓缸的下腔，推動活塞并帶動閥桿及閥板向上運動，關閉過濾池與清水池之間的通道，同時開啟反沖洗通道，達到對過濾池進行反沖洗的目的。在向上過程中，液壓缸上腔的介質由電磁換向閥的O1孔經 A 孔排出。反之，對電磁換向閥斷電，驅動介質由電磁換向閥 P孔經O1孔進入液壓缸的上腔，推動活塞并帶動閥桿及閥板向下運動，關閉反沖洗通道，同時開啟過濾池與清水池之間的通道，濾池后的清水流向清水池。在向下過程中，液壓缸上腔的介質由電磁換向閥的O1孔經 A 孔排出。
七、典型安裝及其示圖

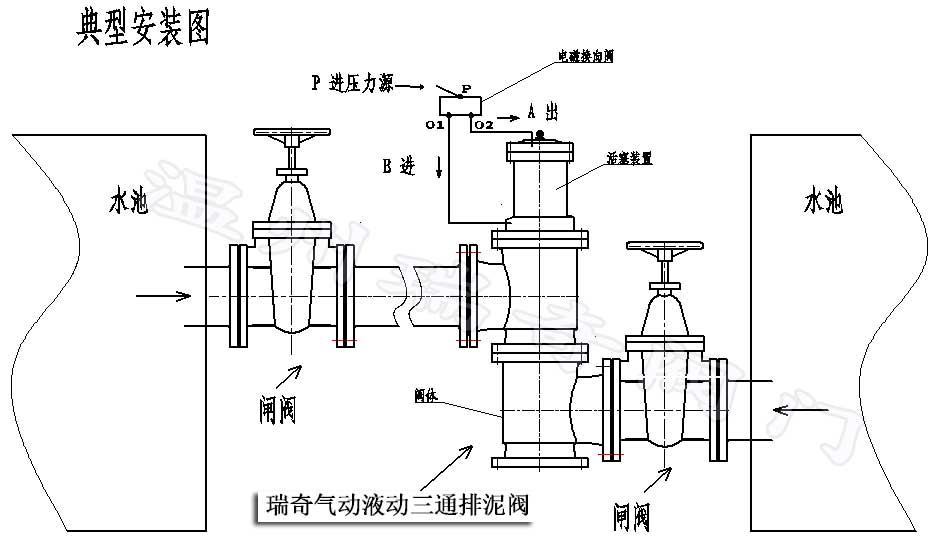

安裝時注意：主閥前要安裝一只閘閥，以方便檢修。如下圖
