直通籃式過濾器產品用途
	籃式過濾器適用于蒸汽、空氣、煤油、水等配管中排出銹渣和異物,用于保護閥門和設備

直通籃式過濾器產品特點
1、標準不銹鋼過濾網,孔徑為Φ3~6,孔徑數目可選擇
2、可選項壓力表連接,蓋上凸合面鉆有螺紋孔以便安裝壓力表
3、流來面積大、故壓力損失小




直通籃式過濾器主要零件部件材料

|
					零件名稱
				 |
					材料
				 |
|
					閥體
				 |
					碳鋼、不銹鋼
				 |
|
					濾網蓋
				 |
					碳鋼、不銹鋼
				 |
|
					濾芯網
				 |
					不銹鋼
				 |
|
					墊片
				 |
					金屬石墨
				 |

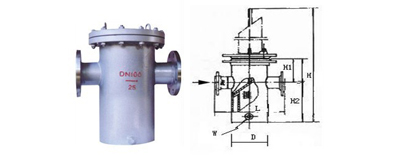

| 產品代號YG07 | ||||||
| 公稱直徑DN | 安裝尺寸(mm) | |||||
| D | L | H1 | H2 | H | W(英寸) | |
| 25 | 108 | 220 | 80 | 150 | 420 | R1/2 |
| 32 | 108 | 220 | 80 | 150 | 420 | R1/2 |
| 40 | 133 | 280 | 110 | 160 | 500 | R1/2 |
| 50 | 133 | 280 | 110 | 160 | 500 | R1/2 |
| 65 | 133 | 330 | 130 | 210 | 650 | R1/2 |
| 80 | 159 | 340 | 130 | 240 | 700 | R1/2 |
| 100 | 219 | 420 | 150 | 290 | 850 | R3/4 |
| 125 | 273 | 480 | 170 | 350 | 1000 | R3/4 |
| 150 | 273 | 500 | 170 | 400 | 1140 | R3/4 |
| 200 | 325 | 560 | 220 | 500 | 1450 | R3/4 |
| 250 | 377 | 660 | 310 | 550 | 1680 | R3/4 |
| 300 | 426 | 750 | 400 | 750 | 2010 | R3/4 |
| 350 | 478 | 800 | 400 | 750 | 2200 | R3/4 |
| 400 | 550 | 840 | 410 | 850 | 2500 | R3/4 |
(弧低和平底)
